2013. 03. 12.

Kigyűjtés kis extrákkal

Régóta adós vagyok a kigyűjtések (Schedule) mit-hogyan-miért körének viszonylagos bejárásával. Első lépésben összerajzolgattam egy nagyon primitív modellkét, bedobáltam a helyiségeket és a falakba nyílászárókat tettem.
preparátum
Ezután jön a pánikszerű parancs-keresgélés annak, aki nem figyelt a tanfolyamon a varázsigére: "Mit szeretnék csinálni? | Egy kigyűjtést. | Mi a kigyűjtés? | A modell egy nézete.". Vagyis a Nézet (View) szalagon keresendő.
sok műfaj van, mi most a legegyszerűbben a hagyományosat járjuk végig, de a többi is analóg módon megy
A nem teljesen kezdők már sejtik is a következő kérdést: Melyik kategóriát szeretném táblázatos formában látni?
Erre a kérdésre az ablak bal felében meg is adhatod a választ. A jobb oldalon fentről lefelé haladva:
  • Mi legyen a táblázat neve?
  • Elemeket szeretnék kigyűjteni (Schedule building components), vagy tulajdonságválasztó listát létrehozni (Schedule keys)? A második esetben kulcsmezőt is meg kell adni.
  • Eztán jön a kedvencem: Melyik építési fázis elemei érdekelnek minket?


Innentől pedig sétagalopp az egész 5+3 felvonásban:

Meg kell mondani, hogy milyen tulajdonságokat szeretnénk a táblázatba:
egyszerű válogatás balról jobbra, a jobb-alsóban módosítható a sorrend
 Melyik elemeket szeretném? Ez a hóbortok helye, amikor csak paraméterértékek alapján választott, vagy szűkített halmazt szeretnék vizsgálni.
A sorrend-varia és a csoportosítás részösszegeket is tartalmazhat.
ha nem listáztatok mindent tételesen (Itemize every instance) akkor az összeválogatott paraméterek alapján megegyező elemekből csak egy sor lesz

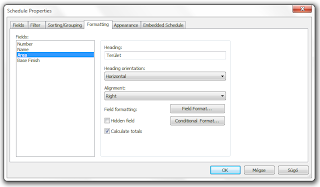

Az egyes oszlopok fejléce átírható, és megadhatod, hogy az egyes adatokat merre szeretnéd rendezni a cellában
összeget abban az oszlopban számol, ahol a legalsó pipát benyomod
Ezután csak a betűméretek és aláhúzások, sorkihagyások világa következik, melyet szerintem még életemben nem kellett elmagyaráznom senkinek...

Szokás szerint átesek a mélytrancsírozás láthatatlan vonalán és az ínyenceknek való rész következik, az a bizonyos +1. fül, amely eddig csak az épületgépész és villamos (MEP) változatban volt elérhető.
a Beágyazott kigyűjtés (Embedded Scedule) megadása is egy kategória választással kezdődik


Desszertként pedig csak ismételni kell a fenti lépéseket,

csak persze belépnek olyan finom tényezők, mint a nyílászárók két oldalán található helyiségek tulajdonságai:
Ha pedig nem találod amit keresel, a két lista között biztosan megleled. A paraméter hozzáadás (Add Parameter...) rejtelmeit most nem szeretném bontogatni. A számított érték (Calculated Value...) viszont igen érdekes, ráadásul több műfajban elképzelhető:
a táblázathoz adott paraméterekből számíttathatunk, vagy százalékosan bonthatunk értékeket az összes elemhez képest
Azután jön egy rakat unalmas lépés, amit fentebb bejártunk. Pikantéria a Formázás (Formatting) fülön akad még:
A feltételes formázás (Conditional Formatting) olyan, mint az ismert táblázatkezelőkben (OpenOffice Calc, LibreOffice Workbook, Microsoft Excel, GoogleDrive Sheets...)
Ha neked is ez jött ki, akkor már csak gyakorolni kell:

Persze most is van, ami kimaradt:


  • ilyen az anyagkigyűjtés (Material Takeoff), ahol a kigyűjtött elemeket alkotó anyagok szétválogatva jelennek meg,
  • és a grafikus oszlop jegyzék (Graphical Column Schedule), ahol a szerkezeti oszlopok raszterek alapján felpozíciószámozva kerülnek megjelenítésre.
