Önméretező gerenda

Sokszor álmodtam róla, hogy a kezdeti koncepciómodellezéskor a szerkezeteim hozzávetőleges méretét automatikusan adhassam meg. Ez Revit alapokon pofon egyszerű! Sok-sok paraméter hozzáadogatásával MSz, vagy méginkább EC kompatibilis méretezést is be lehetne vetni, de ebben a példában csak egy egyszerű geometriai kényszert alkalmazok.

Elsőre válassz egy alkalmas sablont

Az egyszerűség kedvéért a gyárilag berakott mintakihúzást szerkesztem át:

Ehhez be kell lépjek valamelyik "homlokzati" oldalnézetbe:

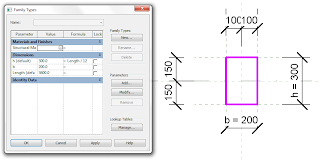

b, mint szélesség Típus tulajdonság; h, mint magasság pedig Példány tulajdonság

A kulcs a fenti képen a h paraméter sorában megadott képlet (Formula).

Projektbe töltés után már csak használnod kell
